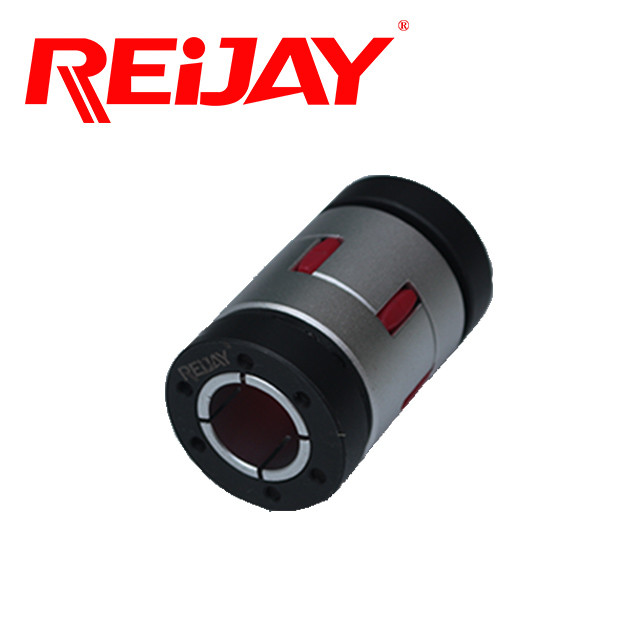

NBL Curved Fleksibel Jaw Coupling Zero Backlash 20mm Poros Kopling
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Bahan | baja atau aluminium atau besi tuang | Kata kunci | NBL Series Curved Jaw Coupling dengan Zero Backlash Motor Shaft Coupler |
|---|---|---|---|
| Standar | Motor Standar IEC | Melayani | OEM .ODM .Disesuaikan |
| Diameter Luar (D) | 26mm ~ 420mm | Diameter Lubang (d) | 4mm-200mm |
| Aplikasi | Kompresor udara, pompa dan mesin konstruksi lainnya | Jaminan | 2 tahun |
| Sedang mengemas | Kantong plastik + Karton + Pallet Kayu | Suhu | -40 ℃ + 120 ℃ |
| Menyoroti | Kopling Rahang Fleksibel NBL,Kopling Rahang Fleksibel Melengkung,Kopling Poros 20mm |
||
Deskripsi Produk
| Faktor Suhu K3 | ||||||
| -30° +30° | +40° | +60° | +80° | |||
| K3 | 1 | 1,2 | 1,4 | 1,8 | ||
| Faktor kekakuan torsi | penggerak spindel utama | memposisikan drive | rotasi / Axial encoder | |||
| K4 | 2-5 | 3-8 | 10 | |||
| Tipe Elastomer | Warna | Bahan | Kisaran Tenperalire | Kisaran Suhu Maks | Spesifikasi Efektif | Aplikasi tipikal |
| 80 Pantai | Biru | uretan | -50-80°C | -80-120 | 14-24°C | Sistem pengukuran listrik |
| 92 Pantai | kuning | uretan | -40-90°C | -50-120 | 14-55°C | Sistem pengukuran dan kontrol Eiedric drive positioniig, drive spinder utama, |
| 95/98 SepatuA | Merah | uretan | -30-90°C | -40-120 | 14-55°C | aplikasi beban tinggi. |
| 64 Pantai D | Hijau | uretan | -20-110°C | -30-120 | 14-55°C | aplikasi beban tinggi yang membutuhkan bahan laba-laba yang kaku secara torsional |
| Faktor Beban Kejut (ks) | K5 | |||||
| Beban Kejut Ringan | 1 | |||||
| Beban Kejut Sedang | 1.4 | |||||
| Beban Kejut Berat | 1.8 | |||||
| Parameter Teknik Elastomer NBL | |||||||||||||
| Spesifikasi NBL | Durometer Elastomer | Kecepatan maksimum untuk gaya penjepitan (rpm) | Torsi (Nm) | Kekakuan torsi statis [Nm/rad] | Kekakuan torsi dinamis [Nm/rad] | Kekakuan radial N/mm | berat (kg) | Inersia Rotasi J | (kg/m2) | ||||
| Hub penjepit | Atur hub sekrup | Mengunci Hub Perangkat | Pusat (X10-3) | Laba-laba (X10-3) | Hub (x10-6) | Laba-laba (X10-6) | |||||||
| Tkn | Tkmax | ||||||||||||
| 92 SH | 12700 | 15900 | 25400 | 7.5 | 15 | 114.6 | 344 | 336 | 20 | 4.6 | 2.8 | 0,457 | |
| 14 | 98 SH | 12.5 | 25 | 1719 | 513 | 654 | |||||||
| 64 Sh D | 16 | 32 | 234.2 | 702 | 856 | ||||||||
| 92 SH | 9550 | 11900 | 19000 | 10 | 20 | 573 | 1720 | 1120 | 66 | 7 | 20.4 | 1.49 | |
| 19 | 98 SH | 17 | 34 | 859.5 | 2580 | 2010 | |||||||
| 64 Sh D | 21 | 42 | 1240.3 | 3720 | 2930 | ||||||||
| 92 SH | 6950 | 8850 | 13800 | 35 | 70 | 1432 | 4296 | 1480 | 132 | 18 | 50.8 | 7.5 | |
| 24 | 98 SH | 60 | 120 | 2063 | 6189 | 2560 | |||||||
| 64 Sh D | 75 | 150 | 2978 | 8934 | 3696 | ||||||||
| 92 SH | 5850 | 7350 | 11700 | 95 | 190 | 2292 | 6876 | 1780 | 253 | 29 | 200.3 | 16.5 | |
| 28 | 98 SH | 160 | 320 | 3438 | 10314 | 3200 | |||||||
| 64 Sh D | 200 | 400 | 4350 | 13050 | 4348 | ||||||||
| 92 SH | 4750 | 5950 | 9550 | 190 | 380 | 4584 | 13752 | 2350 | 455 | 49 | 400.6 | 44.6 | |
| 38 | 98 SH | 325 | 650 | 7160 | 21486 | 4400 | |||||||
| 64 Sh D | 405 | 810 | 10540 | 31620 | 6474 | ||||||||
| 92 SH | 4000 | 5000 | 8050 | 265 | 530 | 6300 | 14490 | 2430 | 1850 | 79 | 2246 | 100 | |
| 42 | 98 SH | 450 | 900 | 19200 | 48000 | 5570 | |||||||
| 64 Sh D | 560 | 1120 | 27580 | 68950 | 7270 | ||||||||
| 92 SH | 3600 | 4550 | 7200 | 310 | 620 | 7850 | 18055 | 2580 | 2520 | 98 | 3786 | 200 | |
| 48 | 98 SH | 525 | 1050 | 22370 | 55925 | 5930 | |||||||
| 64 Sh D | 655 | 1310 | 36200 | 90500 | 8274 | ||||||||
| 92 SH | 3150 | 3950 | 6350 | 410 | 820 | 9500 | 21850 | 2980 | 3800 | 115 | 7496 | 300 | |
| 55 | 98 SH | 685 | 1370 | 23800 | 59500 | 6686 | |||||||
| 64 Sh D | 825 | 1650 | 41460 | 103650 | 9248 | ||||||||
| 65 | 95 SH | 2800 | 3500 | 5650 | 940 | 1880 | 48520 | 71660 | 6418 | 6457 | 185 | 15143 | 437 |
| 64 SH | 1175 | 2350 | 118510 | 189189 | 8870 | ||||||||
Coupling rahang fleksibel dengan elastomer/rotex coupling/spidex coupling/servo motor coupling beberapa parameter foto produksi
| Nama Produk | Kopling rahang fleksibel Seri NBL kopling rahang melengkung dengan penggandeng poros motor reaksi nol/kopel motor servo…. |
| Standar | Motor standar IEC |
| Bahan | Baja tahan karat, baja tuang, aluminium, besi tuang |
| Jenis | NBL Precison tidak ada serangan balik |
| Suhu Operasional | (-40°C hingga +120°C |
| Cara menghubungkan | alur pasak, spline dan penguncian slot tunggal, dll |
| Fitur | Ringan, Fleksibel, Peredam Getaran |
| Pesanan Kustom | Menerima |
| Aplikasi | Konstruksi Mesin dan Rekayasa Pabrik, Motor standar IEC, mesin pertambangan, mesin hidrolik…. |
