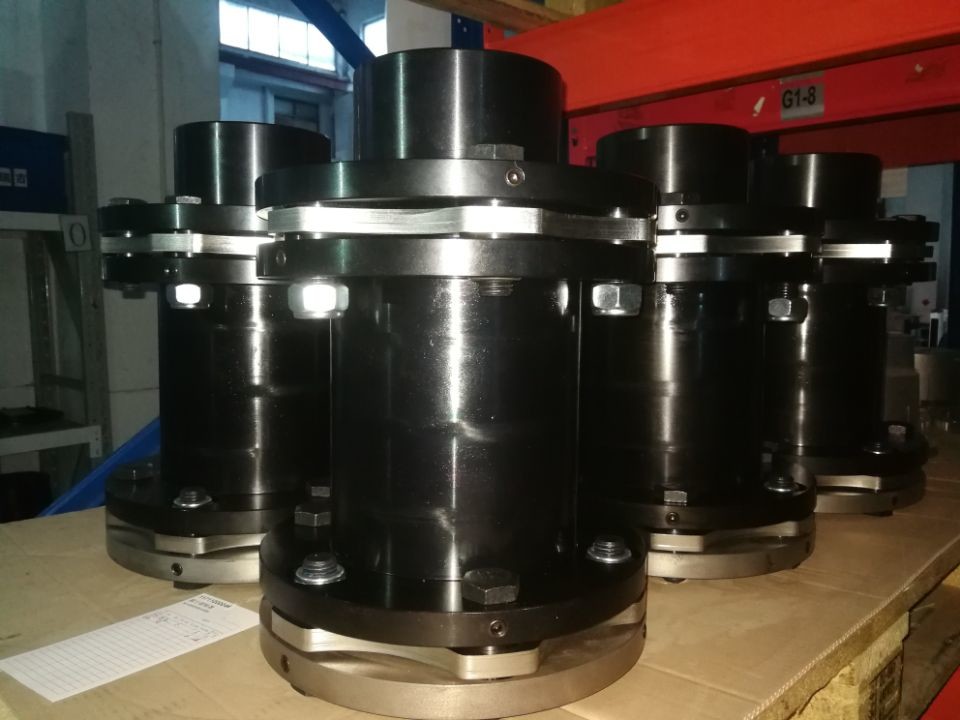

1010G Rexnord Falk Belt Conveyor Steelflex Grid Coupling
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Bahan | Baja | Diameter Luar (D) | 80-440mm |
|---|---|---|---|
| Diameter Lubang (d) | 34-195mm | Nama Produk | kopling cakram kopling rexnord |
| Kata kunci | kopling cakram; kopling rexnord | Aplikasi | pabrik baja, blower, kipas, penghancur .... |
| Fitur | torsi tinggi, ketahanan terhadap lingkungan yang keras | ||
| Menyoroti | 1010G Rexnord Falk Coupling,Belt Conveyor Rexnord Falk Coupling,kopling grid steelflex |
||
Deskripsi Produk
Kekakuan torsi disediakan untuk satu paket disk.!Ketidaksejajaran aksial disediakan untuk kopling dengan dua paket disk.Ketidaksejajaran sudut disediakan per paket disk tunggal.l Lihat halaman katalog 4 diagramm 1 + 2 untuk informasi tambahan mengenai ketidaksejajaran.
Seimbang seperti yang diproduksi;Memenuhi persyaratan sesuai AGMA 9000-C90 Kelas 9.seimbang;Memenuhi persyaratan menurut AGMA 9000-C90 Kelas 10. / Lubang maksimum yang ditampilkan adalah untuk poros silinder atau lancip dengan kunci.Untuk splines dan tipe lubang lainnya, hubungi Dukungan Teknis REIJAY/W delapan diberikan untuk sambungan lengkap dengan lubang maksimum./ Momen inersia diberikan untuk kopling lengkap dengan bor maksimum dan GD2 = 4J../ Ketidaksejajaran aksial disediakan untuk digabungkan dengan satu paket disk / Ketidaksejajaran sudut disediakan per paket disk tunggal./ Lihat halaman 4 diagram 1 + 2 untuk informasi tambahan mengenai ketidaksejajaran./ Tidak ada ketidaksejajaran paralel untuk Tipe SU.
Tidak perlu pelumasan dan perawatan sambungan Tidak ada suku cadang yang aus
Kekakuan torsi tinggi tanpa rotasi
Kepadatan daya tinggi (torsi lebih tinggi untuk diameter luar tertentu)
Ketahanan terhadap lingkungan yang keras
Rexnord falk coupling/disc coupling/Pertambangan sabuk mesin batubara kopling conveyor 1010G
Spesifikasi teknis:
| Ukuran | momen Torsi TKN (Nm) |
Maks. momen Torsi TKNmax (Nm) |
Maks.Kecepatan | Berat4) kg |
Massen- Momen dari Intersia5) kgm2 |
Diizinkan Aksial Ketidaksejajaran6) ±ΔkA (mm) |
Diizinkan Sudut Ketidaksejajaran7,8) ±ΔkW °(Degresi) |
messer3) Maks.Membosankan3) (mm) |
L (mm) |
Z (mm) |
P (mm) |
L1/L2 (mm) |
S9) (mm) |
A (mm) |
B (mm) |
|
| Tanpa menyeimbangkan (1/mnt)) |
Dengan menyeimbangkan (1/mnt |
|||||||||||||||
| 90-6 | 240 | 480 | 9100 | 22700 | 2.1 | 0,002 | 1.5 | 1,5° | 38 | 134 | 45 | 7.5 | 40 | 60 | 90 | 58 |
| 110-6 | 575 | 1150 | 7200 | 18000 | 2.9 | 0,004 | 2.1 | 1,5° | 46 | 189 | 72 | 8.4 | 50 | 89 | 110 | 65 |
| 132-6 | 1100 | 2200 | 5840 | 14600 | 5.5 | 0,012 | 2.6 | 1,5° | 60 | 228 | 91 | 8.4 | 60 | 108 | 132 | 84 |
| 158-6 | 2000 | 4000 | 4920 | 12300 | 8.6 | 0,025 | 3.1 | 1,5° | 70 | 264 | 102 | 11.2 | 70 | 124 | 158 | 98 |
| 185-6 | 3300 | 6600 | 4200 | 10500 | 15.0 | 0,063 | 3.7 | 1,5° | 80 | 300 | 112 | 14.0 | 80 | 140 | 195 | 112 |
| 202-6 | 4600 | 9200 | 3840 | 9600 | 21.0 | 0,110 | 3.8 | 1° | 90 | 339 | 128 | 15.5 | 90 | 159 | 202 | 125 |
| 228-6 | 7000 | 14000 | 3400 | 8500 | 30.0 | 0,200 | 4.2 | 1° | 100 | 375 | 140 | 17.5 | 100 | 175 | 228 | 140 |
| 255-6 | 10200 | 20400 | 3080 | 7700 | 40.0 | 0,320 | 4.7 | 1° | 110 | 427 | 156 | 20.5 | 115 | 197 | 255 | 155 |
| 278-6 | 14200 | 28400 | 2800 | 7000 | 57.0 | 0,560 | 5.2 | 1° | 124 | 469 | 177 | 21.2 | 125 | 219 | 278 | 174 |
| 302-6 | 20000 | 40.000 | 2560 | 6400 | 74.0 | 0,860 | 5.7 | 1° | 135 | 505 | 186 | 24.4 | 135 | 235 | 302 | 190 |
| 325-6 | 25000 | 50.000 | 2400 | 6000 | 89.0 | 1.170 | 6.5 | 1° | 145 | 544 | 202 | 26.0 | 145 | 254 | 325 | 205 |
| 345-6 | 31000 | 62.000 | 2200 | 5500 | 109.0 | 1.630 | 6.9 | 1° | 155 | 580 | 214 | 28.2 | 155 | 270 | 345 | 217 |
| 380-6 | 42300 | 84.000 | 2040 | 5100 | 146.0 | 2.640 | 7.6 | 1° | 170 | 637 | 233 | 32.0 | 170 | 297 | 3850 | 238 |
| 410-6 | 57100 | 114200 | 1880 | 4700 | 190.0 | 4.040 | 8.2 | 1° | 180 | 690 | 254 | 33.2 | 185 | 321 | 410 | 255 |
| 440-6 | 73500 | 147000 | 1740 | 4350 | 224.0 | 5.450 | 8.8 | 1° | 195 | 725 | 262 | 36.4 | 195 | 335 | 440 | |
| Ukuran | Nominal Torsi TKN (Nm) |
Puncak maks. |
Maks.Kecepatan | Berat (kg) |
Massen- Momen dari Intersia (kgm2) |
Diizinkan Aksial Misalignment ±Δkazul (mm) |
Diizinkan Sudut Misalignment ±Δkwzul °(Derajat) |
d1/d2 (mm) |
L (mm) |
Z (mm) |
P (mm) |
L1/L2 (mm) |
Standar (mm) |
A (mm) |
B (mm) |
|
| Tanpa menyeimbangkan (1/mnt) |
Dengan menyeimbangkan (1/mnt) |
|||||||||||||||
| 278-8 | 20000 | 40000 | 2800 | 7000 | 59 | 0,573 | 3.7 | 0,5° | 124 | 469 | 177 | 21.2 | 125 | 219 | 278 | 174 |
| 302-8 | 30000 | 60000 | 2560 | 6400 | 77 | 0,878 | 4.0 | 0,5° | 135 | 505 | 186 | 24.4 | 135 | 235 | 302 | 190 |
| 325-8 | 37000 | 74000 | 2400 | 6000 | 92 | 1.199 | 4.3 | 0,5° | 145 | 544 | 202 | 26.0 | 145 | 254 | 325 | 205 |
| 345-8 | 46000 | 92000 | 2200 | 5500 | 112 | 1.660 | 4.6 | 0,5° | 155 | 580 | 214 | 28.2 | 155 | 270 | 345 | 217 |
| 380-8 | 63000 | 126000 | 2040 | 5100 | 150 | 2.715 | 5.0 | 0,5° | 170 | 637 | 233 | 32.0 | 170 | 297 | 380 | 238 |
| 410-8 | 86000 | 172000 | 1880 | 4700 | 195 | 4.110 | 5.4 | 0,5° | 180 | 690 | 254 | 33.2 | 185 | 321 | 410 | 255 |
| 440-8 | 110000 | 220000 | 1740 | 4350 | 230 | 5.540 | 5.8 | 0,5° | 195 | 725 | 262 | 36.4 | 195 | 335 | 440 | |
